HBA迷你型导轨MGN系列-标准轨道

更新：2020-1-17 11:28:25 点击：

品牌： hba
型号： MGN

产品介绍

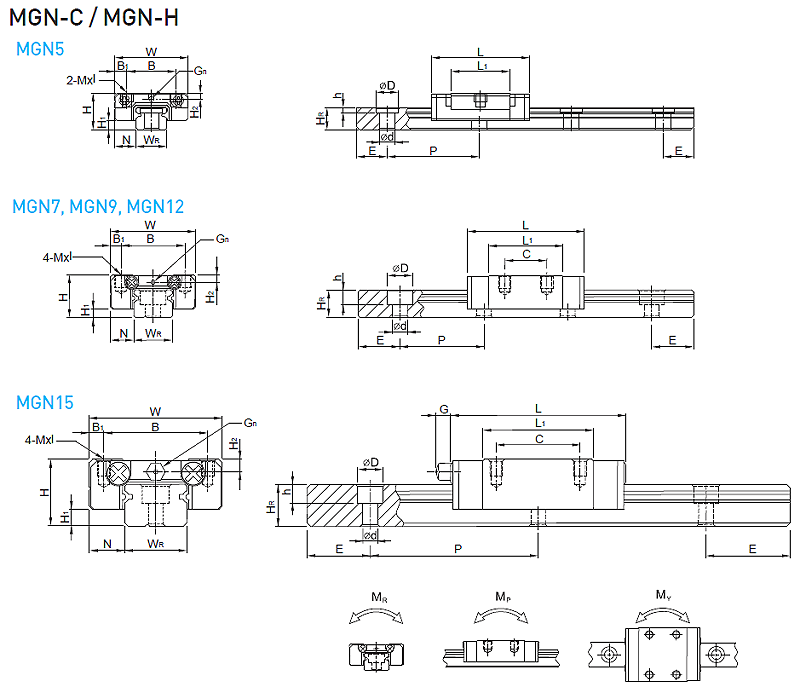

型號	組件尺寸			滑塊尺寸										重量
	組件尺寸			滑塊尺寸										(kg)
	H	H₁	N	W	B	B₁	C	L₁	L	G	Gn	Mxl	H₂	Block	Rail
	H	H₁	N	W	B	B₁	C	L₁	L	G	Gn	Mxl	H₂	kg	kg/m
MGN5C-O	6	1.5	3.5	12	8	2	-	9.6	16	-	Ø0.8	M2x1.5	1	0.008	0.15
MGN5H-O	6	1.5	3.5	12	8	2	-	12.6	19	-	Ø0.8	M2x2.5	1	0.01	0.15
MGN5HL-O	6	1.5	3.5	12	-	6	7	12.6	19	-	Ø0.8	M2.6-THRU	1	0.01	0.15
MGN9C-O	10	2.2	5.5	20	15	2.5	10	19.4	30	-	Ø1.4	M3x3	1.8	0.012	0.38
MGN9H-O	10	2.2	5.5	20	15	2.5	16	29.3	39.9	-	Ø1.4	M3x3	1.8	0.012	0.38
MGN12C-O	13	3	7.5	27	20	3.5	15	22	35	-	Ø2	M3x3.5	2.5	0.025	0.65
MGN12H-O	13	3	7.5	27	20	3.5	20	34.6	47.6	-	Ø2	M3x3.5	2.5	0.047	0.65
MGN15C-O	16	4	8.5	32	25	3.5	20	26.7	41.3	4.5	M3	M3x4	3	0.057	1.06
MGN15H-O	16	4	8.5	32	25	3.5	25	43.4	58	4.5	M3	M3x4	3	0.088	1.06
型號	滑軌尺寸							容許靜力矩	基本	基本	滑軌固定螺栓尺寸
	滑軌尺寸							容許靜力矩	動額定負荷	靜額定負荷	滑軌固定螺栓尺寸
	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R	M_P	M_Y
	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	N-m	N-m	N-m
MGN5C-O	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.54	0.84	2	1.3	1.3
MGN5H-O	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.67	1.08	2.6	2.3	2.3
MGN5HL-O	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.67	1.08	2.6	2.3	2.3
MGN9C-O	9	6.5	6	3.5	3.5	20	7.5	M3x8	2.01	2.84	13.05	8.97	8.97
MGN9H-O	9	6.5	6	3.5	3.5	20	7.5	M3x8	2.5	3.93	19.71	21.47	21.47
MGN12C-O	12	8	6	4.5	3.5	25	10	M3x8	2.84	3.92	25.48	13.72	13.72
MGN12H-O	12	8	6	4.5	3.5	25	10	M3x8	4.27	5.9	38.4	37.49	37.49
MGN15C-O	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56
MGN15H-O	15	10	6	4.5	3.5	40	15	M3x10	6.37	9.11	73.5	57.82	57.82
