HBA迷你型导轨-MGW-宽型导轨

更新：2020-1-17 11:28:07 点击：

品牌： HBA
型号： NGW

产品介绍

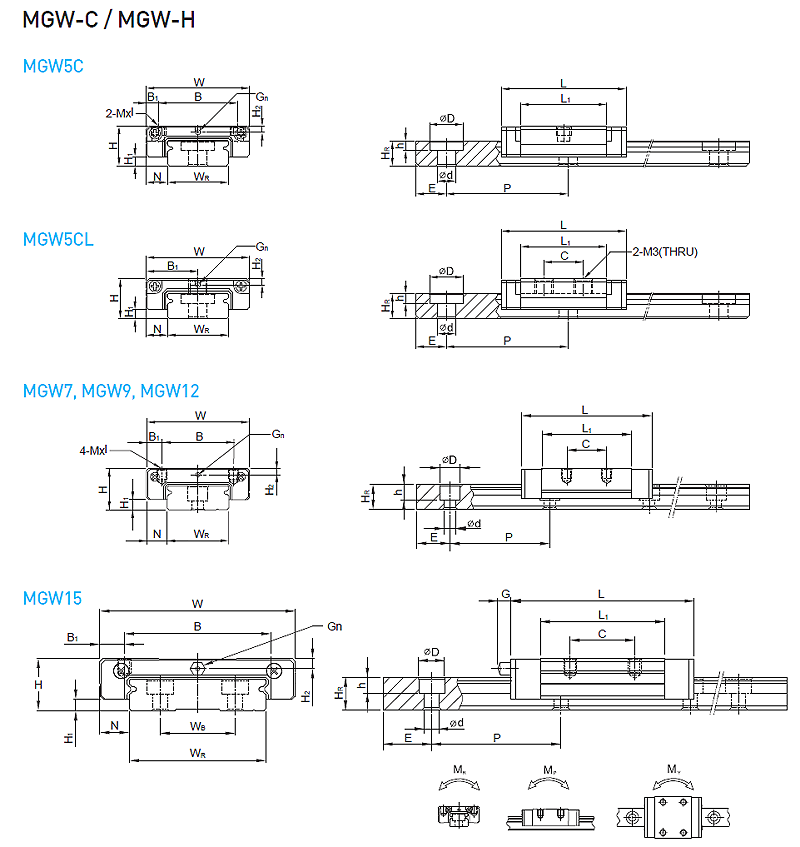

型號	組件尺寸			滑塊尺寸										重量
	組件尺寸			滑塊尺寸										(kg)
	H	H₁	N	W	B	B₁	C	L₁	L	G	Gn	Mxl	H₂	Block	Rail
	H	H₁	N	W	B	B₁	C	L₁	L	G	Gn	Mxl	H₂	kg	kg/m
MGW5C	6.5	1.5	3.5	17	13	2	-	14.1	20.5	-	Ø0.8	M2.5x1.5	1	0.016	0.34
MGW5CL	6.5	1.5	3.5	17	-	-	6.5	14.1	20.5	-	Ø0.8	M3-THRU	1	0.016	0.34
MGW7C	9	1.9	5.5	25	19	3	10	21	31.2	-	Ø1.2	M3x3	1.85	0.02	0.51
MGW7H	9	1.9	5.5	25	19	3	19	30.8	41	-	Ø1.2	M3x3	1.85	0.029	0.51
MGW9C	12	2.9	6	30	21	4.5	12	27.5	39.3	-	Ø1.2	M3x3	2.4	0.04	0.91
MGW9H	12	2.9	6	30	23	3.5	24	38.5	50.7	-	Ø1.2	M3x3	2.4	0.057	0.91
MGW12C	14	3.4	8	40	28	6	15	31.3	46.1	-	Ø1.2	M3x3.6	2.8	0.071	1.49
MGW12H	14	3.4	8	40	28	6	28	45.6	60.4	-	Ø1.2	M3x3.6	2.8	0.103	1.49
MGW15C	16	3.4	9	60	45	7.5	20	38	54.8	5.2	M3	M4x4.2	3.2	0.143	2.86
MGW15H	16	3.4	9	60	45	7.5	35	57	73.8	5.2	M3	M4x4.2	3.2	0.215	2.86
型號	滑軌尺寸								容許靜力矩	基本	基本	滑軌固定螺栓尺寸
	滑軌尺寸								容許靜力矩	動額定負荷	靜額定負荷	滑軌固定螺栓尺寸
	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R	M_P	M_Y
	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	N-m	N-m	N-m
MGW5C	10	-	4	5.5	1.6	3	20	5	M2.5x7	0.68	1.18	5.5	2.7	2.7
MGW5CL	10	-	4	5.5	1.6	3	20	5	M2.5x7	0.68	1.18	5.5	2.7	2.7
MGW7C	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.37	2.06	15.7	7.14	7.14
MGW7H	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.77	3.14	23.45	15.53	15.53
MGW9C	18	-	7	6	4.5	3.5	30	10	M3x8	2.75	4.12	40.12	18.96	18.96
MGW9H	18	-	7	6	4.5	3.5	30	10	M3x8	3.43	5.89	54.54	34	34
MGW12C	24	-	8.5	8	4.5	4.5	40	15	M4x8	3.92	5.59	70.34	27.8	27.8
MGW12H	24	-	8.5	8	4.5	4.5	40	15	M4x8	5.1	8.24	102.7	57.37	57.37
MGW15C	42	23	9.5	8	4.5	4.5	40	15	M4x10	6.77	9.22	199.34	56.66	56.66
MGW15H	42	23	9.5	8	4.5	4.5	40	15	M4x10	8.93	13.38	299.01	122.6	122.6
